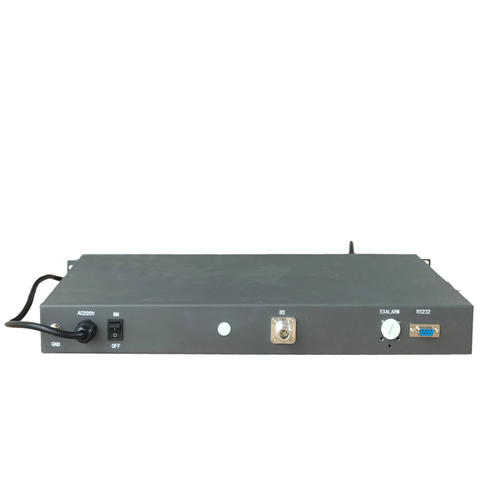

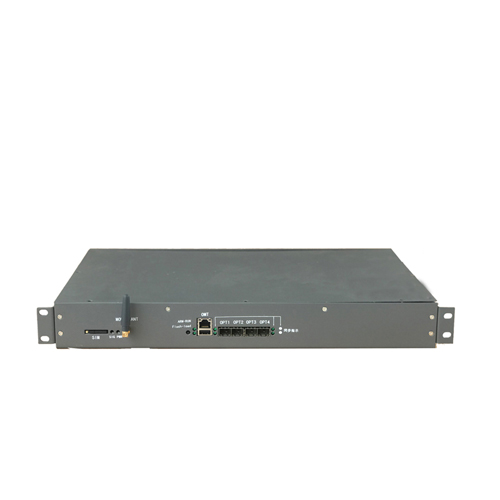

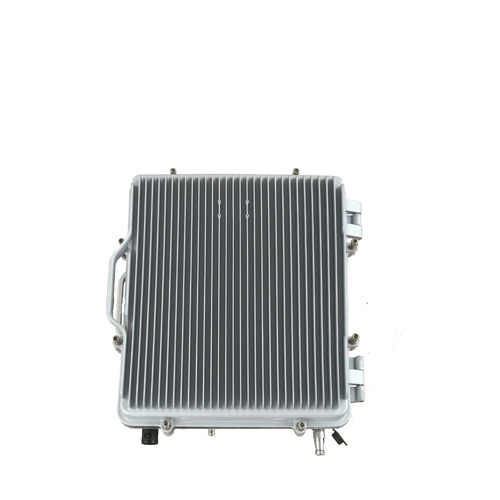

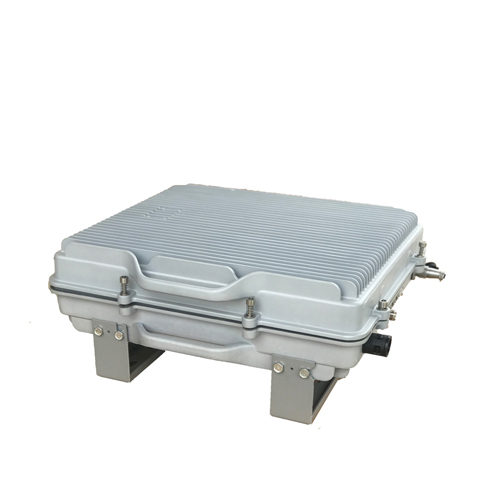

350M數字光纖直放站

數字光纖直放站采用先進的數字信號處理技術和數字信號光纖傳輸技術，實現多載波移動通信信號的遠距離傳輸和大容量、大動態范圍的信號覆蓋。

在線訂購

產品詳情

產品特點：
1、系統采用符合 CPRI 標準的傳輸接口，并采用了數字技術，射頻不隨光信號的衰減而衰減，在長距離和多分路傳輸過程中保持動態范圍不變，數字傳輸受光的色散影響較小，在傳輸短距離可采用多模光纖傳輸，降低成本。
2、利用數字中頻技術把 RF 射頻信號進行數字化，在數字域對數字信號進行處理，極大的增強了設備對信號的處理和控制能力。
3、可以支持多個載波，利用高速的 FPGA 進行對信號的每個載波、每個時隙進行跟蹤處理、濾波，達到抑制噪聲的要求。數字傳輸的時延可以計算和校正，確保移動通信定位精度準確。
4、多形式組網方式：并聯方式，串聯方式，串并結合方式，環網方式。
5、功能強大的監控系統，用戶可實時多種方式（SMS、GPRS、3G、4G、Ethernet）監測和控制直放站的運行狀態（包括增益、功率、告警等參數），可以及時、準確地根據系統的檢測結果對異常進行處理。
6、一臺近端機最多可帶32臺遠端機。
7、該設備滿足2G、3G、4G、5G制式要求。

技術指標

項目	指標要求
頻率范圍	上行				下行
	351-356MHz				361-366MHz
功率	20、40W
最大輸出功率	-10±2dB				43、46±2dB
ALC	輸入信號增加≤20dB,ΔPo≤±1.5dB
最大增益	52±2dB
增益調節范圍	≥25dB
增益調節誤差	≤±ldB；
EVM	≤6%(r.m.s)
帶外增益	10.0 MHz ≤ f_offset_CW			≤35dB
雜散輻射 (帶外10MHz)	一般頻段雜散	9~150kHz≤-36dBm/1kHz
		150kHz~30MHz≤-36dBm/10kHz
		30MHz~1GHz≤-36dBm/100kHz
		1GHz~12.75GHz≤-30dBm /1MHz
帶內波動	≤3dB/每載波(峰峰值)
頻率誤差	頻率誤差應≤0.01ppm
噪聲系數	反向：≤5dB
阻塞	帶內一般頻段		F1-20MHz~F1-10MHz和F2+10MHz~F2+20MHz:-40dBm(CW)
	帶外一般頻段		9kHz<f<F1-20MHzMHz和 F2+20MHz<f<12.75GHz:-15dBm(CW)
	設備的增益變化≤6dB、EVM≤6%
輸入駐波比	≤1.5
輸出駐波比	≤1.5
傳輸時延	寬帶：≤10μs
時延補償范圍	>50μs
時延補償精度	±2μs
最大無損輸入	前向		+10dBm
	反向		-10dBm
